管道除铁器系列

RCGZ系列管道自卸式永磁除铁器

添加时间:2016/11/26 16:38:42 浏览量:
RCGZ系列管道自卸式永磁除铁器

产品名称:RCGZ 系列管道自卸式永磁除铁器

出品单位:潍坊沃森重工有限公司

RCGZ系列管道自卸式永磁除铁器简述:

        RCGZ系列管道式永磁自动除铁器是一种高性能自动化磁分离设备,可广泛应用于水泥、电力、陶瓷、砖瓦、化工、食品、玻璃、冶金、钢铁等行业,是物料提纯和保证后续设备安全运行的首选除铁设备。

        主要用于水泥行业:选粉机选粉后的回磨粗粉及熟料预粉碎后入磨前的细粉除铁,防止铁粒在磨内积聚,从而提高磨机的生产效率和水泥的比表面积;水泥灌装工序前的除铁,可以将混杂于水泥泥中的铁杂质自动清选,排放,保障生产稳定运行。连续、自动、高效地清除物料中的铁杂质;耐高温、强磁力、寿命长、无须专人看管;磨机产量提高15%以上,钢球、钢段、衬板磨损减少20%以上;除净率99%以上,辊压机钢性叶轮、包装机出口叶轮使用寿命延长2倍以上。

RCGZ管道自卸式永磁除铁器结构特点:

        RCGZ系列管道式永磁自动除铁器由管道体、驱动装置、磁体运行装置三大部分组成,驱动装置安装在管道壁上,通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转,永磁体将管道内物料中混杂的铁磁性物质通过出铁口排出管道外。

        变形壳转动为磁系运转,从结构上加大了磁系的作用过程,配以独特的分离机构,铁杂物分享更彻底。采用耐高温、强磁力的钕铁硼磁材,磁场强度高。整机串接于粉料输送管道中,法兰式联接,安装方便。除铁、卸铁自动完成,设备运转无需专人看管。永磁体做磁源,无需耗电,小功率电力排渣,耗电极低,结构紧凑,工作稳定可靠。

★本设备采用高剩磁的钕铁硼作为磁源,除铁效率高,使用寿命长。
★动力源采用小功率摆线针轮减速电机,传动采用精密滚子链条,具有体积小、重量轻、运转可靠平稳、故障小等优点,用户使用方便,维修容易。
★本设备结构设计合理、紧凑、安装方便,串接于物料输送管道中即可使用。
★除铁过程连续、自动,设备启动后无需看管。
★适用于封闭物料输送系统,工作中无粉尘逸出,无环境污染。
★管道壁采用特殊耐磨材料,使用寿命成倍增长。

RCGZ管道自卸式永磁除铁器工作原理:

        RCGZ管道自卸式永磁除铁器串接于倾角45-75度的物料输送管道中,当物料流经该除铁器时,其中的铁磁性物质被吸附到管道除铁器的不锈钢管壁上,随永磁体的移动而逐渐向出铁口方向滑动,实现与物料分离。在出铁口处,因永磁体沿循环运动方向移开,铁磁性物质失去磁力吸引,在重力的作用下从出铁口排出,实现物料的自动除铁。

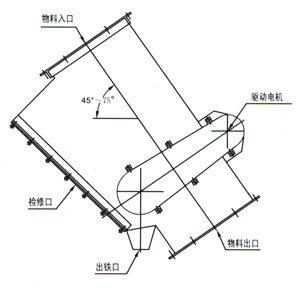

RCGZ系列管道自卸式永磁除铁器外形示意图:

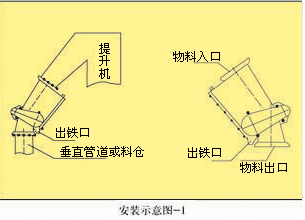

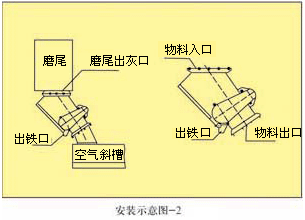

RCGZ系列管道自卸式永磁除铁器安装示意图:

RCGZ系列管道自卸式永磁除铁器技术参数表:

型号RCGZ-100RCGZ-150RCGZ-200RCGZ-400RCGZ-600RCGZ-800RCGZ-1000
处理能力(t/h)80-120130-160180-220350-450550-650720-880900-1100
除铁方式连续自动连续自动连续自动连续自动连续自动连续自动连续自动
除铁粒径(mm)≤30≤50≤80≤100≤120≤150≤200
电机功率(kw)0.370.370.551.11.52.23
电源(v)380380380380380380380
设备重量(kg)3203805601100150018002200


       RCGZ系列管道自卸式永磁除铁器是一种高性能自动化磁分离设备,可广泛应用于水泥、电力、陶瓷、砖瓦、化工、食品、玻璃、冶金、钢铁等行业,是物料提纯和保证后续设备安全运行的首选除铁设备。
