CTS(N.B)系列永磁筒式磁选机
产品名称：CTS(N.B)系列永磁筒式磁选机
出品单位：潍坊沃森重工有限公司
CTS(N.B)湿式永磁筒式磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。产品特点是：采用计算机优化设计，磁路合理并严格选用高矫顽力，高剩磁的永磁体，确保磁性在长时间内不降低，保障用户的长远利益，整体结构可靠耐用。
该机有三种槽体：半逆流槽（CTB）；顺流槽（CTS）和逆流槽（CTN），分别适用于不同选别颗粒度及不同选别工艺的要求。CTS(N.B)系列永磁筒式磁选机磁场分旋转式、固定式两种机构，固定式主要适用于弱磁场湿式选别细颗粒的强磁性物质，或者除去非磁性矿物中的强磁性矿物，当浆注入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被分先后排除，而吸附在圆筒的强磁性矿物随圆筒的旋转被带出磁场区。旋转式适用于细粒强(中强)磁性矿物的干选，由于高速旋转的作用，使磁性颗粒的磁滚翻次数大大高于普通磁选机，这对于破坏磁团聚，提高富矿比具有显著的效果，矿物经分选后被分离成磁性物和非磁性物两种，分别从各自的排矿口排除。该机适用于矿石粒度为6-0mm的粗选和精选。
CTS(N.B)系列永磁筒式磁选机工作原理：
矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。
CTS(N.B)湿式磁选机基本结构：
湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。

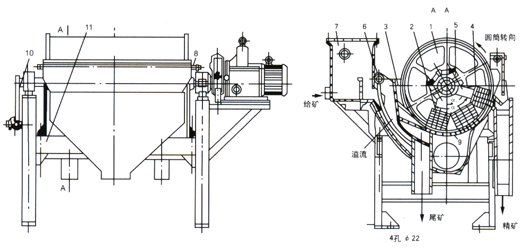

CTS(N.B)系列永磁筒式磁选机外形示意图：
CTS(N.B)系列永磁筒式磁选机主要技术参数：
| 规格 型号 说明 | 圆筒尺寸 | 筒表面磁感应强度mT | 处理能力 | 电机 功率 Kw | 筒体 转速 r/min | 机器 总重 Kg | 说明 | |||
CTB:半逆流 | 磁极 几何 中心值 | 扫选区 | 最高 磁感应 强度 | 干矿 T/h | 矿浆 m3/h | |||||
| 44 | 400×400 | 120 | 100～450 | 200～600 | 1～2 | 3 | 1.1 | 45 | 380 | |
| 46 | 400×600 | 130 | 100～450 | 200～600 | 1～3 | 5 | 1.1 | 45 | 600 | |
| 66 | 600×600 | 130 | 100～450 | 200～600 | 1～10 | 16 | 1.1 | 40 | 750 | 永磁 |
| 69 | 600×900 | 130 | 100～450 | 200～600 | 8～15 | 24 | 1.1 | 40 | 830 | |
| 612 | 600×1200 | 130 | 100～450 | 200～600 | 10～20 | 32 | 2.2 | 40 | 990 | |
| 618 | 600×1800 | 140 | 100～450 | 200～600 | 15～30 | 48 | 2.2 | 40 | 1330 | |
| 712 | 750×1200 | 140 | 100～450 | 200～600 | 15～30 | 48 | 3 | 35 | 1500 | |
| 718 | 750×1800 | 160 | 100～450 | 200～600 | 20～45 | 72 | 3 | 35 | 2100 | 永磁 |
| 918 | 900×1800 | 160 | 100～450 | 200～600 | 25～55 | 90 | 4 | 28 | 2900 | |
| 924 | 900×2400 | 160 | 100～450 | 200～600 | 35～70 | 110 | 4 | 28 | 3500 | |
| 1018 | 1050×1800 | 160 | 100～450 | 200～600 | 40～75 | 120 | 5.5 | 22 | 4000 | |
| 1021 | 1050×2100 | 160 | 100～450 | 200～600 | 45～88 | 140 | 5.5 | 22 | 4500 | |
| 1024 | 1050×2400 | 160 | 100～450 | 200～600 | 52～100 | 130 | 5.5 | 22 | 5000 | 左右式 |
| 1030 | 1050×3000 | 160 | 100～450 | 200～600 | 65～125 | 200 | 7.5 | 22 | 6200 | |
| 1218 | 1200×1800 | 160 | 100～450 | 200～600 | 47～90 | 140 | 5.5 | 19 | 5800 | |
| 1224 | 1200×2400 | 160 | 100～450 | 200～600 | 82～120 | 192 | 7.5 | 19 | 6200 | |
| 1230 | 1200×3000 | 160 | 100～450 | 200～600 | 80～150 | 240 | 7.5 | 19 | 6200 | |
| 1530 | 1500×3000 | 180 | 100～450 | 200～600 | 90～170 | 270 | 11 | 14 | 8100 | |
| 1540 | 1500×4000 | 180 | 100～450 | 200～600 | 115～220 | 350 | 11 | 14 | 9300 | |
备注：此数据仅供参考，筒表磁场可根据不同矿物含铁情况，设计1000GS至6000GS的磁力等级。
其他：
永磁筒式磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。
